HIWIN上银 PFDI 上银研磨滚珠丝杠c3级
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 法兰中间型双螺母内循环PFDI
- 类型:
- 属性: HIWIN上银 PFDI 上银研磨滚珠丝杠c3级，-HIWIN上银 PFDI 上银研磨滚珠丝杠c3级-HIWIN上银 PFDI 上银滚珠丝杆总代理 上银25滚珠丝杆是一种广泛应用于机械工业的重要零件。它采用了优质的银作为材料，保证了其优越的耐磨性和耐腐蚀性。滚珠丝杆利用滚珠的滚动原理，有效地减少了摩擦，使得机械设备的运行更加顺畅和高效。在工作过程中，滚珠丝杆能够承受较大的负荷，保证了机械设备的稳定性和安全性。 上银25滚珠丝杆不仅具有出色的性能，还具备精密度高、操作简便等突出特点。其表面光滑，配-HIWIN上银 PFDI 上银研磨滚珠丝杠c3级--HIWIN上银 PFDI 上银研磨滚珠丝杠c3级-
HIWIN上银 PFDI 上银研磨滚珠丝杠c3级 产品参数

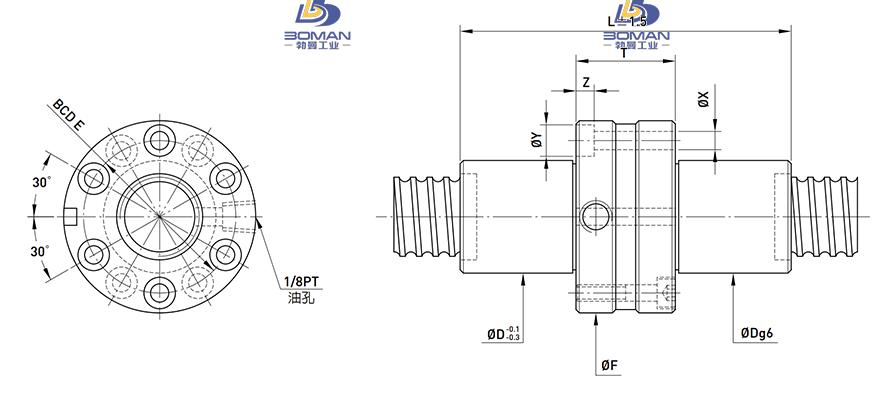

尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 8 |
|
| 丝杠轴底径 | 36.132 |
|
| 滚珠节圆直径 | 41 |
|
| 钢球直径 | 4.763 |
|
| 精度等级 | ||
| 螺母直径 | 60 |
|
| 法兰直径 | 94 |
|
| 螺母长度 | 191 |
|
| 螺母安装 | PCD | 76 |
| 额定动负载 | CaN | 3866 |
| 额定静负载 | C0aN | 11394 |
| 有效圈数 | 6 |
|
| 法兰盘宽度 | 35 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 150 |
